টেলিস্কোপ বই · অধ্যায় ৫ / ২৪
রিফ্লেক্টর: নিউটোনিয়ান ও ডবসোনিয়ান
পড়তে ~১২ মিনিট · তথ্য যাচাই করা
🎬 অ্যানিমেটেড টিউটর
সারসংক্ষেপ
রিফ্লেক্টর টেলিস্কোপ লেন্সের বদলে আয়না (mirror) দিয়ে আলো জড়ো করে। ১৬৬৮ সালে আইজ্যাক নিউটন প্রথম কার্যকর রিফ্লেক্টর বানান — তাই এর নাম নিউটোনিয়ান। ১৯৬০-৭০-এর দশকে জন ডবসন এই টিউবকে একটা সাধারণ কাঠের ঘূর্ণায়মান বাক্সে (rocker box) বসিয়ে দেন — এটাই ডবসোনিয়ান বা "ডব"। ফলাফল: প্রতি টাকায় সবচেয়ে বড় অ্যাপারচার। যারা গ্যালাক্সি, নীহারিকা, তারাগুচ্ছ দেখতে চান, তাদের জন্য ৬–৮ ইঞ্চি ডব প্রায় সবসময় সেরা প্রথম "সিরিয়াস" টেলিস্কোপ। বিনিময়ে মাঝে মাঝে কলিমেশন (collimation) করতে হয়, আর বড় হলে বহন করা ঝামেলা।

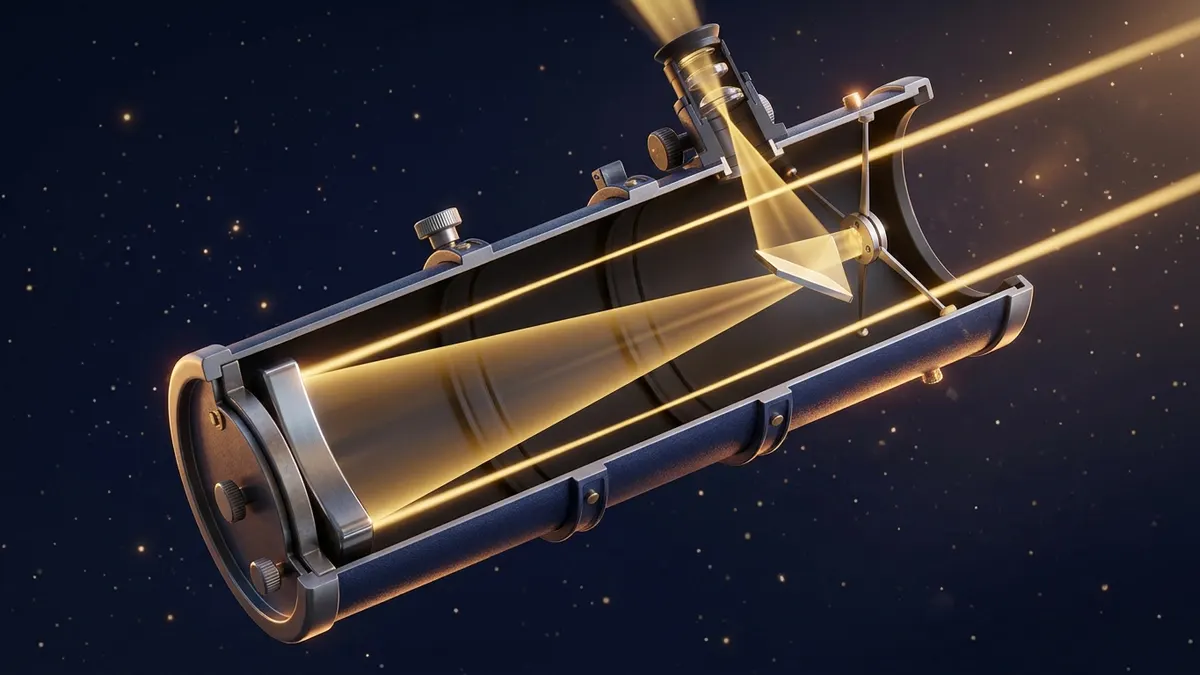

১. নিউটোনিয়ান কীভাবে কাজ করে
১.১ প্যারাবোলিক প্রাইমারি আয়না (Parabolic primary)
টিউবের নিচে থাকে একটি অবতল আয়না। গোলাকার (spherical) আয়না সব আলোকে এক বিন্দুতে আনতে পারে না — কিনারার রশ্মি আর মাঝের রশ্মি আলাদা জায়গায় ফোকাস হয়। একে বলে গোলীয় অপেরণ (spherical aberration)। আয়নার আকৃতি সামান্য বদলে প্যারাবোলা (paraboloid) করলে দূর থেকে আসা সমান্তরাল রশ্মি একদম এক বিন্দুতে মিলে যায়। তাই কেনার সময় দেখবেন স্পেকে "Parabolic" লেখা আছে কিনা (যেমন Sky-Watcher-এর নামের শেষে "P")।
আয়নার আরেকটা বড় সুবিধা: আলো কাচের ভেতর দিয়ে যায় না, শুধু ওপরের অ্যালুমিনিয়াম আবরণে প্রতিফলিত হয়। ফলে রঙের ফ্রিঞ্জ (chromatic aberration) একদম নেই — রিফ্র্যাক্টরের মতো বেগুনি আভা দেখা যায় না।
১.২ সেকেন্ডারি আয়না (Secondary / diagonal mirror)
প্রাইমারি আলোকে টিউবের মুখের দিকে ফেরত পাঠায়। মুখের কাছে ৪৫° কোণে একটা ছোট সমতল উপবৃত্তাকার আয়না আলোকে পাশে ঘুরিয়ে দেয় — সেখানে আইপিস/ফোকাসার। তাই নিউটোনিয়ানে আপনি টিউবের পাশে দাঁড়িয়ে উপরের দিক থেকে চোখ লাগান।
১.৩ কেন্দ্রীয় বাধা (Central obstruction)
সেকেন্ডারি আয়না নিজেই আগত আলোর মাঝখানের একটা অংশ আটকে দেয়। উদাহরণ (প্রস্তুতকারক/রিটেইলার স্পেক):
| মডেল | প্রাইমারি | সেকেন্ডারি (ছোট অক্ষ) | বাধা (ব্যাস) | বাধা (ক্ষেত্রফল) |
|---|---|---|---|---|
| Sky-Watcher Classic 200P | 203 mm | 48 mm | ~24% | ~6% |
| Sky-Watcher Heritage 130P | 130 mm | 34.5 mm (নির্মাতা Sky-Watcher-এর স্পেক); কিছু মার্কিন/অস্ট্রেলীয় বিক্রেতা লেখে 39.8–40 mm | ~26.5% (বিক্রেতার মাপে ~31%) | ~7.0% (বিক্রেতার মাপে ~9.5%) |
ক্ষেত্রফলে হারানো আলো সামান্য (৬–১০%), কিন্তু বাধা বড় হলে ছবির কনট্রাস্ট (বিশেষ করে গ্রহের সূক্ষ্ম দাগ) একটু কমে, কারণ এয়ারি ডিস্কের রিংগুলোতে বেশি আলো চলে যায়। সাধারণ নিয়ম: ব্যাসে ২৫%-এর নিচে বাধা গ্রহ দেখার জন্য বেশ ভালো।
১.৪ স্পাইডার ভেন ও ডিফ্র্যাকশন স্পাইক
সেকেন্ডারি আয়নাকে ঝুলিয়ে রাখে পাতলা ধাতব পাত — স্পাইডার ভেন (spider vanes)। আলো এই সরু পাতের কিনারায় বেঁকে যায় (diffraction), ফলে উজ্জ্বল তারার চারপাশে সরু আলোর রেখা তৈরি হয় — ডিফ্র্যাকশন স্পাইক।
- প্রতিটি সোজা ভেন দুটি বিপরীতমুখী স্পাইক তৈরি করে।
- ৪টি ভেন ৯০° কোণে থাকলে বিপরীত জোড়ার স্পাইক মিলে যায় → ৪টি স্পাইক ("+" আকৃতি)। Classic 200P-তে এমনই ৪-বাহু স্পাইডার (০.৫ mm পুরু)।
- ৩টি ভেন (১২০°) → স্পাইক মেলে না → ৬টি স্পাইক।
- ১টি ভেন (Heritage 130P-এর single-arm) → ২টি স্পাইক।
- বাঁকা ভেন (curved vane) → স্পাইক ছড়িয়ে ঝাপসা আভা হয়ে যায়।
জেমস ওয়েব টেলিস্কোপের ছবিতে যে ৬+২ কাঁটার তারা দেখেন, সেটাও একই পদার্থবিদ্যা — ষড়ভুজ আয়নার কিনারা আর তিনটি স্ট্রাট থেকে।
১.৫ দ্রুত f-রেশিও ও কোমা (Coma)
f-রেশিও = ফোকাল দৈর্ঘ্য ÷ অ্যাপারচার। Heritage 130P: 650/130 = f/5; Classic 200P: 1200/203 ≈ f/5.9। প্যারাবোলিক আয়না কেন্দ্রে নিখুঁত, কিন্তু দৃষ্টিক্ষেত্রের কিনারায় তারা ধূমকেতুর মতো লেজওয়ালা দেখায় — এটাই কোমা। f-রেশিও যত কম (দ্রুত), কোমা তত বেশি — কোমা-মুক্ত কেন্দ্রীয় বৃত্তের ব্যাস মোটামুটি f-রেশিওর ঘনকের সাথে বাড়ে। f/5-এর নিচে ছবি তুলতে গেলে কোমা কারেক্টর প্রায় বাধ্যতামূলক; চোখে দেখার জন্য f/5–f/6 সহনীয়।
২. কলিমেশন (Collimation): কেন ও কীভাবে
দুই আয়নার অক্ষ একরেখায় না থাকলে তারা ফোলা, অস্পষ্ট দেখায়। f-রেশিও যত দ্রুত, সহনশীলতা তত কম — f/5 টেলিস্কোপে ভুল সামান্য হলেও চোখে পড়ে।
ধাপ (সহজ ভাষায়):
- দিনের আলোয়, টিউব আনুভূমিক রেখে কাজ করুন (স্ক্রু বা টুল আয়নার ওপর পড়বে না)।
- ফোকাসারে কলিমেশন ক্যাপ বা লেজার কলিমেটর বসান।
- সেকেন্ডারি: তিনটি ছোট স্ক্রু ঘুরিয়ে প্রাইমারি আয়নার পুরো প্রতিবিম্ব সেকেন্ডারির মাঝখানে আনুন।
- প্রাইমারি: পেছনের বড় নব (সাথে লক-স্ক্রু) ঘুরিয়ে লেজার বিন্দুকে প্রাইমারির কেন্দ্রের দাগের (center spot) ভেতরে আনুন, যতক্ষণ না ফেরত বিন্দু লেজারের মাঝের ছিদ্রে ফেরে।
- রাতে স্টার টেস্ট: একটা উজ্জ্বল তারাকে উচ্চ বিবর্ধনে সামান্য ডিফোকাস করুন — রিংগুলো সমকেন্দ্রিক হলে কাজ শেষ।
বাসে/রিকশায় বহনের পর প্রায়ই সামান্য কলিমেশন লাগে; অভ্যস্ত হলে ২–৫ মিনিটের কাজ।
৩. ডবসোনিয়ান মাউন্ট
৩.১ রকার বক্স (Rocker box)
ডব হলো অল্ট-আজিমাথ (alt-az) মাউন্ট: নিচের গোল বেস ঘুরে (বাম-ডান = আজিমাথ), আর টিউবের দুই পাশের বড় গোল বিয়ারিং রকার বক্সের খাঁজে ওঠানামা করে (উপর-নিচ = অল্টিটিউড)। ঘর্ষণের জন্য টেফলন প্যাড আর অনেক সময় বল বেয়ারিং থাকে। কোনো মোটর, কাউন্টারওয়েট বা পোলার অ্যালাইনমেন্ট লাগে না — হাত দিয়ে ঠেলে দেখুন।
সীমাবদ্ধতা: পৃথিবী ঘোরার কারণে বস্তু ধীরে সরে যায়; হাতে ঠেলে ঠেলে অনুসরণ করতে হয়। দীর্ঘ এক্সপোজার ছবি তোলা কঠিন (দেখুন অংশ ৬)। GoTo/ইকুয়েটোরিয়াল প্ল্যাটফর্ম এর সমাধান, কিন্তু দাম বাড়ে।
৩.২ সলিড টিউব, কলাপসিবল ও ট্রাস ডব
| ধরন | কীভাবে | কার জন্য |
|---|---|---|
| সলিড টিউব (যেমন Classic 200P) | এক টুকরো টিউব | ৬–৮ ইঞ্চি, স্থায়ী জায়গা |
| কলাপসিবল/ফ্লেক্সটিউব (Flextube, Heritage) | টেলিস্কোপিক রড দিয়ে টিউব ছোট হয় | ছোট ফ্ল্যাট, গাড়িহীন বহন |
| ট্রাস ডব (truss) | ৬–৮টি রড, ওপরে খোলা খাঁচা; খুলে ফেলা যায় | ১২–১৬+ ইঞ্চি, গুরুতর গভীর-আকাশ পর্যবেক্ষক |
ট্রাস ডবে খোলা খাঁচা থাকায় আশেপাশের আলো ঢুকে পড়তে পারে, তাই কাপড়ের শ্রাউড (shroud) লাগে; আর প্রতিবার জোড়া লাগানোর পর কলিমেশন আবশ্যক।
৪. কাজের উদাহরণ: সংখ্যায় তুলনা
ব্যবহৃত সূত্র (প্রচলিত আনুমানিক নিয়ম):
- বিবর্ধন M = টেলিস্কোপ ফোকাল দৈর্ঘ্য ÷ আইপিস ফোকাল দৈর্ঘ্য
- সর্বোচ্চ কার্যকর বিবর্ধন ≈ 2 × D (mm)
- ডস সীমা (Dawes limit) ≈ 116 ÷ D (mm) আর্কসেকেন্ড
- চোখে সীমা-মাত্রা (limiting magnitude) ≈ 2 + 5 log₁₀(D mm) — অন্ধকার আকাশে
- আলো সংগ্রহ বনাম চোখ (৭ mm পিউপিল) = (D/7)²
- এক্সিট পিউপিল = D ÷ M
| ৭০ mm রিফ্র্যাক্টর | ১৩০ mm ডব (f/5, 650 mm) | ২০৩ mm ডব (f/5.9, 1200 mm) | |
|---|---|---|---|
| চোখের তুলনায় আলো | (70/7)² = 100× | (130/7)² ≈ 345× | (203/7)² ≈ 841× |
| সীমা-মাত্রা | 2+5×1.845 ≈ 11.2 | 2+5×2.114 ≈ 12.6 | 2+5×2.307 ≈ 13.5 |
| ডস সীমা | 1.66″ | 0.89″ | 0.57″ |
| সর্বোচ্চ কার্যকর বিবর্ধন | ~140× | ~260× | ~400× (বাস্তবে বায়ুমণ্ডল ~২০০–২৫০×-এ আটকায়) |
| 25 mm আইপিসে | — | 650/25 = 26×, এক্সিট পিউপিল 5 mm | 1200/25 = 48×, পিউপিল 4.2 mm |
| 10 mm আইপিসে | — | 65× | 120× |
ব্যাখ্যা: ১৩০ mm থেকে ২০৩ mm-এ গেলে ব্যাস ~১.৫৬ গুণ, কিন্তু আলো ~২.৪ গুণ। ম্যাগনিচিউড পার্থক্য ~০.৯৭ — অর্থাৎ প্রায় এক মাত্রা ক্ষীণ তারা দেখা যায়। ঢাকার শহুরে আকাশে আসল সীমা-মাত্রা এর চেয়ে ২–৪ মাত্রা কম হবে, কারণ আকাশের পটভূমি নিজেই উজ্জ্বল।
কেন্দ্রীয় বাধা ধরে কার্যকর অ্যাপারচার: 200P-তে ক্ষেত্রফলের ৬% হারায় → কার্যকর ক্ষেত্রফল ≈ 0.94 × π × (101.5)² ≈ 30,400 mm², যা ~১৯৭ mm বাধাহীন আয়নার সমান।
৫. প্রতি টাকায় সেরা অ্যাপারচার
একই দামে রিফ্র্যাক্টরের চেয়ে ডব অনেক বড় অ্যাপারচার দেয় — কারণ একটা মাত্র পৃষ্ঠ পালিশ করতে হয় আর মাউন্ট কাঠ/বোর্ডের।
আন্তর্জাতিক উদাহরণ (Astroshop.eu, GSO Dobson তালিকা, অক্টোবর ২০২৬ অনুসন্ধান): ১৫২ mm GSO ডব (N 152/1200) €399, ৩০০ mm (N 300/1500) €899, ৪০৬ mm ট্রাস €2,175 (দাম ইউরোতে, ২১ অক্টোবর ২০২৬ দেখা; দাম বদলায়)। হিসাব করলে:
- ১৫২ mm: ক্ষেত্রফল ≈ 181 cm² → ≈ €2.2 প্রতি cm²
- ৩০০ mm: ≈ 707 cm² → ≈ €1.3 প্রতি cm²
- ৪০৬ mm: ≈ 1,295 cm² → ≈ €1.7 প্রতি cm²
অর্থাৎ ৮–১২ ইঞ্চি অঞ্চলে "প্রতি টাকায় আলো" সবচেয়ে ভালো; তার ওপরে ট্রাস/বহনযোগ্যতার খরচ যোগ হয়।
৬. ডব দিয়ে ছবি তোলা (সংক্ষেপে)
- চাঁদ ও গ্রহ: স্মার্টফোন অ্যাডাপ্টার বা প্ল্যানেটারি ক্যামেরায় দ্রুত ভিডিও, পরে সবচেয়ে ভালো ফ্রেম স্ট্যাক (lucky imaging)। ট্র্যাকিং না থাকলেও চলে।
- গভীর আকাশ: অল্ট-আজ মাউন্টে কয়েক সেকেন্ডেই তারা লম্বা হয়, তার ওপর ক্ষেত্র-ঘূর্ণন (field rotation)। ছোট এক্সপোজার স্ট্যাক বা ইকুয়েটোরিয়াল প্ল্যাটফর্ম লাগে।
- ফোকাস সমস্যা: অনেক ভিজ্যুয়াল নিউটোনিয়ানে DSLR-এর জন্য যথেষ্ট "ইন-ফোকাস" থাকে না — কেনার আগে দেখুন "imaging"/"astrograph" লেখা আছে কিনা।
৭. সাধারণ ভুল
- সূর্যের দিকে তাক করা — নিচে নিরাপত্তা দেখুন।
- কলিমেশন না করে "টেলিস্কোপ খারাপ" ভাবা।
- আয়না ঠান্ডা হওয়ার আগেই উচ্চ বিবর্ধন।
- বেশি বিবর্ধনের লোভ — "৫২৫×" বিজ্ঞাপন অর্থহীন; ২×D-র বেশি শুধু ঝাপসা বড় করে।
- আয়না বারবার পরিষ্কার করা — সামান্য ধুলো ছবিতে প্রায় প্রভাব ফেলে না, ঘষলে আবরণে দাগ পড়ে।
- ফাইন্ডার অ্যালাইন না করা — দিনে দূরের টাওয়ারে মিলিয়ে নিন।
- বড় ট্রাস ডব কিনে বহন করতে না পারা — "যে টেলিস্কোপ সবচেয়ে বেশি বের করেন, সেটাই সেরা।"
৮. নিরাপত্তা
- কখনোই ফিল্টার ছাড়া সূর্যের দিকে তাক করবেন না। ২০৩ mm আয়না চোখের চেয়ে ~৮৪০ গুণ আলো জড়ো করে — তাৎক্ষণিক স্থায়ী অন্ধত্ব হতে পারে; ফাইন্ডার স্কোপেরও ঢাকনা লাগান। শুধু টেলিস্কোপের জন্য তৈরি, নামী প্রস্তুতকারকের সামনে-লাগানো (full-aperture) সোলার ফিল্টার ব্যবহার করুন, যা টিউবের মুখে শক্ত করে আটকানো থাকে; প্রতিবার ব্যবহারের আগে ফুটো/আঁচড় পরীক্ষা করুন। ISO 12312-2 মান শুধু খালি চোখের গ্রহণ-চশমার জন্য — গ্রহণ-চশমা পরে টেলিস্কোপ/বাইনোকুলার/ফাইন্ডারে চোখ দিলে ঘনীভূত আলো চশমা পুড়িয়ে চোখ নষ্ট করে। আইপিসে স্ক্রু-করা "সান ফিল্টার" কখনো নয় — তাপে ফেটে যেতে পারে।
- লেজার কলিমেটর কখনো চোখে বা আকাশে বিমানের দিকে নয়।
- ছাদে রাতে কাজ করলে রেলিং-এর কাছে লাল টর্চ ব্যবহার করুন; শিশুদের কাছে টেলিস্কোপ রেখে যাবেন না।
- ভারী টিউব তোলার সময় দুজন; সিঁড়িতে আয়না নিচের দিকে রেখে বহন করুন।
এই অধ্যায়ের টুল
এক পাতায় অধ্যায় ৫
স্ক্রিনশট নাও, বন্ধুদের পাঠাও
টেলিস্কোপ বই · অধ্যায় ৫
রিফ্লেক্টর: নিউটোনিয়ান ও ডবসোনিয়ান
আয়না
রঙের ঝাপসা নেই
ডবসন
সহজ কাঠের মাউন্ট
কলিমেশন
আয়না সোজা রাখা
🔭 বিজ্ঞানী টিমটিমbigganitimtim.com/telescope
সূত্র
- Sky-Watcher Classic 200P specs (203 mm, f/5.9, 1200 mm, 48 mm secondary, 24%/6%) — agenaastro.com/sky-watcher-8-inch-classic-dobson
- Classic 200P, 4-arm spider 0.5 mm — helixcamera.com/products/sky-watcher-classic-200
- Heritage 130 (650 mm, f/5) — agenaastro.com/sky-watcher-heritage-130-130mm-f-
- Heritage 5″ secondary 39.8 mm, 30.6% obstruction (বিক্রেতা) — shop.australiangeographic.com.au/products/5-tabl ; Astronomics S11705: secondary 40 mm, 31%/10% — astronomics.com/products/sky-watcher-heritage-13
- Heritage P130 secondary 34.5 mm (নির্মাতার অফিসিয়াল স্পেক) — skywatcher.com/product/heritage-p130/ ; একই সংখ্যা Skypoint-এ — skypoint.it/en/skywatcher-heritage-p130-650-dobs
- Heritage 130P single-arm spider, 6.2 kg — robtics.nl/en/reflector/sky-watcher-heritage-130 ; single-arm secondary support — wexphotovideo.com/sky-watcher-heritage-130p-flex
- bdstall Flextube 200P ৳150,000 — bdstall.com/details/sky-watcher-flextube-200p-do
- bdstall Explore Scientific 16″ truss ৳800,000 — bdstall.com/details/explore-scientific-truss-tub
- Astroshop GSO Dobson prices — astroshop.eu/telescopes/10/m,GSO/a,Teleskope.Mon
- Newtonian telescope (history, design) — en.wikipedia.org/wiki/Newtonian_telescope
- Dobsonian telescope — en.wikipedia.org/wiki/Dobsonian_telescope
- Diffraction spike — en.wikipedia.org/wiki/Diffraction_spike
- Dawes' limit — en.wikipedia.org/wiki/Dawes%27_limit
- Limiting magnitude — en.wikipedia.org/wiki/Limiting_magnitude
- NASA eclipse eye safety (ISO 12312-2 = চোখের চশমা; টেলিস্কোপে আলাদা সোলার ফিল্টার) — science.nasa.gov/eclipses/safety/
যাচাই নোট
- Astroshop GSO ডব দাম ভুল মুদ্রা ($) ও পুরোনো সংখ্যা ছিল; সাইটে ইউরোতে €399 / €899 / €2,175 (২১-১০-২০২৬) — দাম ও প্রতি-cm² হিসাব (€2.2/1.3/1.7) সংশোধন। সিদ্ধান্ত (৮–১২″ সবচেয়ে সাশ্রয়ী) অপরিবর্তিত।
- সৌর-নিরাপত্তা সংশোধন: ISO 12312-2 গ্রহণ-চশমার মান, টেলিস্কোপ ফিল্টারের নয়; টেলিস্কোপ-নির্দিষ্ট full-aperture ফিল্টার, গ্রহণ-চশমা অপটিক্সের পেছনে নয়, আইপিস সান-ফিল্টার নিষেধ — যোগ করা হয়েছে।
- যাচাই করা ও সঠিক: 1668 নিউটন; 200P 203/1200 f/5.9, বাধা 23.6%/5.6%; 130P 650/130 f/5; ডস সীমা, সীমা-মাত্রা, (D/7)², এক্সিট পিউপিল, 2×D, কার্যকর অ্যাপারচার ~197 mm, ৳৪৬০/cm², স্পাইক সংখ্যা, কোমা ∝ f³।
- Heritage 130P-এর এক-বাহু স্পাইডার দুই বিক্রেতার পাতায় নিশ্চিত (সূত্র ৬)। সেকেন্ডারি মীমাংসা (২৫-১০-২০২৬): নির্মাতা Sky-Watcher-এর নিজের পাতায় Heritage P130-এর Secondary Mirror Diameter 34.5 mm (সূত্র ৫) — টেবিলে এটাই মূল মান; বাধা 34.5/130 = ২৬.৫% (ব্যাস), ২৬.৫² ≈ ৭.০% (ক্ষেত্রফল)। Astronomics (US S11705) 40 mm/31%/10% ও Australian Geographic 39.8 mm/30.6% লেখে (সূত্র ৪) — হয়তো অঞ্চলভেদে আলাদা সংস্করণ, তাই বন্ধনীতে উল্লেখ রাখা; আগের "৩০.৬%/৯.৪%" মূল মান হিসেবে বাদ।
