ক্যাটাডায়োপট্রিক: শ্মিট-ক্যাসেগ্রেন, মাকসুটভ, RC

সারসংক্ষেপ

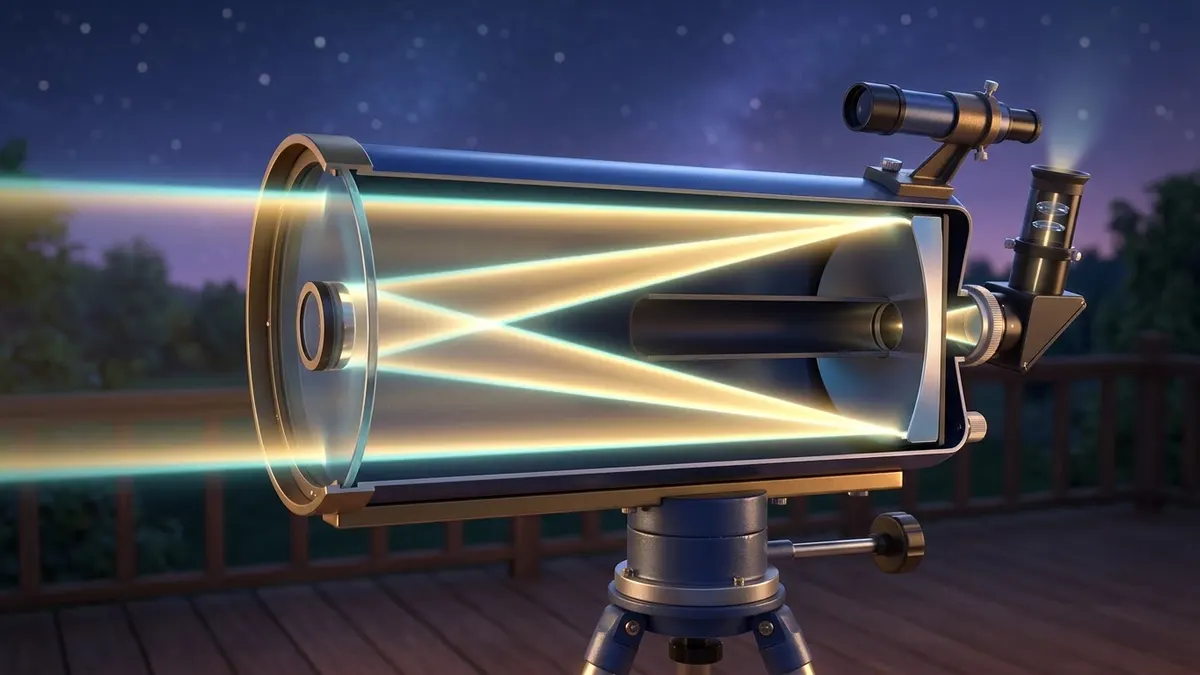

ক্যাটাডায়োপট্রিক (Catadioptric) মানে আয়না (catoptric) আর লেন্স (dioptric) দুটোই একসাথে কাজ করে। আলো সামনের একটা পাতলা কাচের প্লেট বা বাঁকা লেন্স (corrector) পার হয়, পেছনের বড় আয়নায় প্রতিফলিত হয়, আবার সামনের ছোট আয়নায় ফিরে গিয়ে পেছনের ছিদ্র দিয়ে চোখে পৌঁছায়। ফলে আলোর পথ তিনবার ভাঁজ হয়। তাই ২০০০ মিমি ফোকাল লেন্থের টেলিস্কোপের টিউবও মোটামুটি আধা মিটারের মধ্যে এঁটে যায়। এই অধ্যায়ে তিনটি পরিবার দেখব: শ্মিট-ক্যাসেগ্রেন (SCT), মাকসুটভ-ক্যাসেগ্রেন (Mak), আর রিচি-ক্রেতিয়েন (Ritchey-Chrétien, RC)। RC আসলে শুধু দুটো আয়নার তৈরি (তাই খাঁটি ক্যাটাডায়োপট্রিক নয়), তবে একই "ভাঁজ করা ক্যাসেগ্রেন" গোত্রের বলে এখানে রাখা হলো। শেষে আছে RASA-র মতো খুব দ্রুত অ্যাস্ট্রোগ্রাফ। সাথে আলোচনা করব এদের তিনটি চেনা সমস্যা নিয়ে: মিরর শিফট, কারেক্টরে শিশির (dew) আর ঠান্ডা হওয়ার সময় (cooldown)।

এক লাইনে মনে রাখার নিয়ম: গ্রহ আর চাঁদ দেখতে Mak/SCT, গভীর আকাশের ছবি তুলতে RC বা RASA।

৬.১ ভাঁজ করা আলো: ক্যাসেগ্রেন নকশার মূল কথা

একটা সাধারণ নিউটোনিয়ান রিফ্লেক্টরে (অধ্যায় ৫) আলো আয়না থেকে ফিরে টিউবের পাশ দিয়ে বের হয়। ক্যাসেগ্রেন নকশায় সামনে একটা উত্তল (convex) ছোট আয়না থাকে। সে আলোকে পেছনে ফেরত পাঠায় আর একই সাথে "টেলিফটো" প্রভাবে ফোকাল লেন্থ কয়েক গুণ বাড়িয়ে দেয়। তাই প্রাথমিক আয়না f/2-এর মতো দ্রুত হলেও পুরো সিস্টেম f/10 থেকে f/12 হয়ে যায়।

কেন এটা গুরুত্বপূর্ণ

• ছোট টিউব, বেশি ফোকাল লেন্থ: NexStar 8SE-এর অ্যাপারচার ২০৩ মিমি আর ফোকাল লেন্থ ২০৩২ মিমি (f/10) [১]। একই ফোকাল লেন্থের রিফ্র্যাক্টর হলে টিউব প্রায় ২ মিটার লম্বা হতো।
• বেশি ম্যাগনিফিকেশন সহজে: ম্যাগনিফিকেশন = টেলিস্কোপের ফোকাল লেন্থ ÷ আইপিসের ফোকাল লেন্থ। তাই লম্বা ফোকাল লেন্থে সাধারণ আইপিস দিয়েই বেশি বড় দেখায়।
• দাম: দৃশ্যক্ষেত্র (field of view) সরু। বড় নীহারিকা বা অ্যান্ড্রোমিডা পুরোটা একবারে ফ্রেমে আনা কঠিন।

সেন্ট্রাল অবস্ট্রাকশন (Central Obstruction)

সামনের ছোট আয়না আলোর পথের মাঝখানের কিছু অংশ আটকে দেয়। এটাকে ব্যাস অনুযায়ী শতাংশে মাপা হয়।

পদার্থবিজ্ঞানের ব্যাখ্যা: ব্যাসের ৩১% আটকালে ক্ষেত্রফলে আটকায় মাত্র ০.৩১² ≈ ৯.৬% আলো। তাই উজ্জ্বলতা খুব একটা কমে না। কিন্তু আলোর বিবর্তন (diffraction) নকশা বদলে যায়। তারার চারপাশের রিংগুলোতে বেশি আলো চলে যায়, ফলে গ্রহের সূক্ষ্ম রেখার কনট্রাস্ট কিছুটা কমে। এজন্যই একই অ্যাপারচারের ভালো রিফ্র্যাক্টর গ্রহে একটু "পরিষ্কার" দেখায়। আবার বড় অ্যাপারচারের সুবিধা এই ক্ষতিকে সহজেই ছাড়িয়ে যায়।

৬.২ শ্মিট-ক্যাসেগ্রেন (SCT)

গঠন

• সামনে একটি শ্মিট কারেক্টর প্লেট। পাতলা কাচ, প্রায় সমতল, কিন্তু খুব সূক্ষ্ম জটিল বাঁক আছে।
• পেছনে গোলাকার (spherical) প্রাথমিক আয়না। গোলাকার আয়না বানানো সস্তা, কিন্তু এতে স্ফেরিক্যাল অ্যাবারেশন হয়। কারেক্টর প্লেট সেটা আগেভাগে উল্টো দিকে বাঁকিয়ে শুধরে দেয়।
• কারেক্টরের মাঝখানে লাগানো উত্তল দ্বিতীয় আয়না।
• ফোকাস করার পদ্ধতি: বেশিরভাগ SCT-তে পেছনের নব ঘোরালে পুরো প্রাথমিক আয়নাটা একটা টিউবের ওপর সামনে-পেছনে সরে।

সুবিধা

• ৮ ইঞ্চির টিউব ছোট আর হালকা, তাই GoTo মাউন্টে সহজে বসে।
• এক টেলিস্কোপে অনেক কাজ হয়: গ্রহ, চাঁদ, উজ্জ্বল গভীর আকাশ, আর রিডিউসার লাগিয়ে কিছু ছবিও।
• বিশাল আনুষঙ্গিক জিনিসের বাজার আছে, যেমন রিডিউসার, Hyperstar, ক্যামেরা অ্যাডাপ্টার।

অসুবিধা

• মিরর শিফট (mirror shift / flop): আয়না যেহেতু ফোকাস করার সময় সরে, তাই ফোকাস ঘোরালে বা টেলিস্কোপ আকাশের অন্য দিকে ঘুরলে ছবি একটু লাফিয়ে সরে যায়। উচ্চ ম্যাগনিফিকেশনে বা লম্বা এক্সপোজারের ছবিতে এটা বিরক্তিকর। Celestron EdgeHD-তে ফোকাস সেট করার পর আয়না আটকে রাখার মিরর লক আছে, আর ফোকাস মেকানিজম বল-বেয়ারিং দিয়ে চলে [৭]।
• শিশির: কারেক্টর প্লেট সামনে খোলা থাকে, তাই রাতের আকাশে তাপ বিকিরণ করে ঠান্ডা হয়ে যায় আর শিশির জমে (৬.৬ দেখুন)।
• কোলিমেশন: দ্বিতীয় আয়নার স্ক্রু দিয়ে মাঝেমধ্যে ঠিক করতে হয়।

EdgeHD আর অ্যাপ্ল্যানাটিক (aplanatic) সংস্করণ

সাধারণ SCT-তে ছবির কিনারায় তারা ধূমকেতুর মতো লেজ নিয়ে দেখায়, যাকে বলে কোমা (coma)। EdgeHD, Meade ACF ধরনের নকশায় অতিরিক্ত লেন্স বা আয়নার আকার বদলে কিনারা পর্যন্ত তারা গোল রাখা হয়। ক্যামেরা লাগানোর পরিকল্পনা থাকলে এটা কাজে লাগে।

৬.৩ মাকসুটভ-ক্যাসেগ্রেন (Maksutov-Cassegrain, "Mak")

গঠন

সামনে পাতলা প্লেটের বদলে একটা মোটা, গভীর বাঁকা মেনিস্কাস লেন্স (meniscus) থাকে। দেখতে বাটির মতো। বেশিরভাগ ছোট Mak-এ (যেমন Skymax 127) দ্বিতীয় আয়না আলাদা কোনো আয়না নয়। মেনিস্কাসের ভেতরের দিকের মাঝখানে অ্যালুমিনিয়ামের একটা গোল দাগ দেওয়া থাকে, সেটাই আয়নার কাজ করে।

কেন গ্রহ দেখতে প্রিয়

• সবকিছু গোলাকার পৃষ্ঠে তৈরি, তাই বানানো সহজ আর নিখুঁতভাবে বানানো যায়।
• কারখানায় একবার সমন্বয় (align) করা হলে কোলিমেশন প্রায় কখনো নষ্ট হয় না।
• লম্বা f-অনুপাত (f/12–f/15) মানে সস্তা আইপিসেও তারা তীক্ষ্ণ দেখায়।
• Skymax 127-এর রেজোলিউশন ০.৯১ আর্কসেকেন্ড আর দৃশ্যমান সর্বনিম্ন উজ্জ্বলতা (limiting magnitude) প্রায় ১৩ [৩]।

অসুবিধা

• মোটা কাচের মেনিস্কাস ঠান্ডা হতে অনেক সময় নেয়।
• দৃশ্যক্ষেত্র সরু। M31 বা প্লেইয়াডিস পুরোটা ধরে না।
• ১৮০ মিমির বেশি অ্যাপারচারে ভারী আর দামি হয়ে যায়।

৬.৪ রিচি-ক্রেতিয়েন (Ritchey-Chrétien, RC)

গঠন

এতে কোনো কারেক্টর লেন্স নেই। দুটো আয়নাই হাইপারবোলিক (hyperbolic)। দুই আয়নার আকার এমনভাবে মেলানো হয় যে স্ফেরিক্যাল অ্যাবারেশন আর কোমা দুটোই বাতিল হয়ে যায়। তবে ক্ষেত্রের বক্রতা (field curvature) আর অ্যাস্টিগম্যাটিজম কিছুটা থেকে যায়, যা ফিল্ড ফ্ল্যাটেনার দিয়ে ঠিক করা হয় [৮]।

বিখ্যাত উদাহরণ

হাবল স্পেস টেলিস্কোপ একটি RC। NASA জানায়, এর আয়না সাধারণ ক্যাসেগ্রেনের চেয়ে গভীরভাবে হাইপারবোলিক আকারে বাঁকানো, যাতে বড় দৃশ্যক্ষেত্রে তীক্ষ্ণ ছবি পাওয়া যায় [৯]। হাবলের প্রাথমিক আয়নার ব্যাস ২.৪ মিটার আর শুধু প্রাথমিক আয়নার ফোকাল লেন্থ ৫৫২০ মিমি (f/2.3); দুই আয়না মিলিয়ে পুরো সিস্টেমের ফোকাল লেন্থ প্রায় ৫৭.৬ মিটার (f/24) [১০]। পৃথিবীর অনেক বড় পেশাদার মানমন্দিরের টেলিস্কোপও RC নকশার [৮]।

শখের জন্য RC

• GSO/TS 8" RC: ২০৩ মিমি, ১৬২৪ মিমি, f/8। অবস্ট্রাকশন ৮৫ মিমি (~৪২%, ক্ষেত্রফলে ~১৭.৬%)। আয়না কোয়ার্টজের, প্রতিফলন ক্ষমতা ৯৪% [৪][৫]।
• ভালো যেখানে: ছোট ছায়াপথ, গ্রহ-নীহারিকা আর গ্লোবুলার ক্লাস্টারের ছবি তোলায়। সামনে কাচ না থাকায় শিশিরের ঝামেলা কম আর রঙের বিচ্যুতি (chromatic aberration) একদম নেই।
• খারাপ যেখানে: চোখে গ্রহ দেখায়। ৪২% অবস্ট্রাকশনে কনট্রাস্ট কমে। তা ছাড়া দুই আয়নার কোলিমেশন শেখা নতুনদের জন্য কঠিন।

৬.৫ RASA আর দ্রুত অ্যাস্ট্রোগ্রাফ

RASA (Rowe-Ackermann Schmidt Astrograph) হলো SCT-এর মতো দেখতে একটা যন্ত্র, কিন্তু এতে কোনো দ্বিতীয় আয়না নেই। ক্যামেরা নিজেই কারেক্টরের সামনে, ঠিক প্রাথমিক ফোকাসে বসে।

• RASA 8: ২০৩ মিমি, ৪০০ মিমি, f/2। সামনে ক্যামেরা বসে বলে অবস্ট্রাকশন বড় (সঠিক মান নির্মাতার স্পেক শিটে দেখুন), সমতল ইমেজ সার্কেল ২২ মিমি, টিউবের ওজন ১৭ পাউন্ড (≈৭.৭ কেজি), বিল্ট-ইন কুলিং ফ্যান; OPT-তে দাম US$২,০৭৯ (অক্টোবর ২০২৬) [৬]।
• কেন f/2 এত শক্তিশালী: এক্সপোজার সময় f-অনুপাতের বর্গের সমানুপাতিক। (১০/২)² = ২৫। অর্থাৎ f/10 SCT-তে যে ঝাপসা নীহারিকা ধরতে ২৫ মিনিট লাগে, RASA-তে তা মোটামুটি ১ মিনিটে আসে।
• সীমাবদ্ধতা: এতে চোখ দিয়ে দেখা যায় না, শুধু ক্যামেরা চলে। ফোকাস খুব সংবেদনশীল (critical focus), আর ক্যামেরার মাপ সীমিত। ফুল-ফ্রেম DSLR ভালো খাটে না [৬]।
• ঢাকার আলোদূষিত আকাশে স্বল্প সময়ের এক্সপোজারের অনেক ছবি যোগ করা (stacking) এবং ন্যারোব্যান্ড ফিল্টারের সাথে RASA খুব কার্যকর।

৬.৬ তিনটি "লুকানো" সমস্যা

ক) কুলডাউন (Cooldown) — ঠান্ডা হওয়ার সময়

ঘরের ৩০°C তাপমাত্রা থেকে বারান্দার ২৪°C-তে নিলে আয়না ধীরে ধীরে তাপ ছাড়ে। আয়নার ওপরের গরম বাতাস ঢেউয়ের মতো উঠতে থাকে (tube current), তখন গ্রহ "ফুটন্ত" দেখায়। বন্ধ টিউবের Mak আর SCT-তে এই বাতাস বের হওয়ার পথ নেই। তাই খোলা নিউটোনিয়ানের চেয়ে এদের বেশি সময় লাগে।

• কী করবেন: পর্যবেক্ষণের অন্তত ৩০–৬০ মিনিট আগে টেলিস্কোপ বাইরে রাখুন (এটা অভিজ্ঞতা থেকে পাওয়া নির্দেশিকা। মডেল আর তাপমাত্রার পার্থক্য অনুযায়ী সময় বদলায়)। RASA-র সাথে ঠান্ডা করার ফ্যান দেওয়া হয় [৬]।
• বাংলাদেশে সুবিধা: শীতকালে দিন আর রাতের তাপমাত্রার ব্যবধান বেশি থাকে, তাই সন্ধ্যার শুরুতেই বের করুন। এসি ঘরের ঠান্ডা থেকে গরম বারান্দায় নিলে উল্টো সমস্যা হয়: কাচে সঙ্গে সঙ্গে পানি জমে।

খ) কারেক্টরে শিশির (Dew)

কারেক্টর প্লেট খোলা আকাশের দিকে তাপ বিকিরণ করে, তাই বাতাসের চেয়ে বেশি ঠান্ডা হয়ে যায়। তাপমাত্রা শিশিরাঙ্কের (dew point) নিচে নামলেই কাচ ঝাপসা হয়ে যায়।

• ডিউ শিল্ড: টিউবের সামনে ১.৫–২ গুণ ব্যাসের লম্বা একটা চোঙ লাগান। এতে আকাশের দিকে বিকিরণ কমে।
• ডিউ হিটার স্ট্র্যাপ: কাচকে বাতাসের চেয়ে ১–৩°C গরম রাখে।
• কখনো করবেন না: কাপড় দিয়ে মুছবেন না, কারণ কোটিং আঁচড়ে যায়। হেয়ার ড্রায়ারের গরম বাতাসও দেবেন না, এতে টিউবের ভেতরে বাতাসের ঢেউ তৈরি হয়।
• RC তুলনামূলক নিরাপদ কারণ সামনে কাচ নেই। তবে দ্বিতীয় আয়নাতেও শিশির পড়তে পারে।

গ) মিরর শিফট (Mirror Shift)

৬.২-এ বলা হয়েছে। ব্যবহারিক সমাধান:

1. ফোকাস সবসময় শেষে একই দিকে ঘুরিয়ে থামান (মিরর শিফট কমাতে প্রচলিত পরামর্শ; কোন দিকে, তা আপনার টেলিস্কোপের ম্যানুয়ালে দেখুন)।
2. ছবি তোলার সময় আলাদা ক্রেফোর্ড ফোকাসার লাগান আর আয়না লক করে রাখুন।
3. GoTo অ্যালাইনমেন্ট করার আগে ফোকাস ঠিক করে নিন।

৬.৭ হিসাব করে দেখি (Worked Examples)

সূত্র:

• ম্যাগনিফিকেশন M = F_টেলিস্কোপ ÷ f_আইপিস
• কার্যকর সর্বোচ্চ ম্যাগনিফিকেশন ≈ ২ × অ্যাপারচার (মিমি)
• সর্বনিম্ন ম্যাগনিফিকেশন ≈ অ্যাপারচার ÷ ৭ (চোখের মণি ৭ মিমি ধরে)
• লিমিটিং ম্যাগনিচিউড ≈ ২ + ৫ log₁₀(D মিমি) (অন্ধকার আকাশের জন্য প্রচলিত আনুমানিক সূত্র)
• রেজোলিউশন (Dawes) ≈ ১১৬ ÷ D (মিমি) আর্কসেকেন্ড

উদাহরণ ১: ৭০ মিমি বনাম ১৩০ মিমি

Skymax 127-এর জন্য প্রস্তুতকারক যে ১৩ ম্যাগনিচিউড আর ০.৯১″ রেজোলিউশন দিয়েছে [৩], তার সাথে আমাদের হিসাব প্রায় মিলে যায়।

উদাহরণ ২: Mak-এ বড় দৃশ্যক্ষেত্রের সীমা

Mak 127-এর পেছনের ছিদ্র ১.২৫ ইঞ্চির, তাই আইপিসের সর্বোচ্চ ফিল্ড স্টপ প্রায় ২৭ মিমি। সত্যিকার দৃশ্যক্ষেত্র ≈ ২৭/১৫০০ রেডিয়ান × ৫৭.৩ ≈ ১.০৩°। চাঁদ (০.৫°) পুরোটা আসে, কিন্তু অ্যান্ড্রোমিডা (৩°-এর বেশি) আসে না।

উদাহরণ ৩: SCT-তে বৃহস্পতি

8SE + ৯ মিমি আইপিস = ২০৩২/৯ ≈ ২২৬×। ঢাকার সাধারণ "seeing"-এ সাধারণত ১৫০–২০০× পর্যন্তই কাজে লাগে। তাই ১২–১৩ মিমি আইপিস (≈১৬০×) বাস্তবে বেশি তীক্ষ্ণ দেখায়।

উদাহরণ ৪: অবস্ট্রাকশনে আলোর ক্ষতি

RC 8: ০.৪২² = ১৭.৬% আলো আটকে যায় [৫]। কার্যকর আলো সংগ্রহ দাঁড়ায় প্রায় ১৮৪ মিমি অবস্ট্রাকশনবিহীন টেলিস্কোপের সমান (২০৩ × √০.৮২৪ ≈ ১৮৪)।

৬.৮ কোনটা কার জন্য

৬.৯ সাধারণ ভুল

1. এসি ঘর থেকে বের করেই সাথে সাথে গ্রহ দেখা। ছবি ঝাপসা আসে আর মনে হয় টেলিস্কোপ "খারাপ"।
2. Mak দিয়ে অ্যান্ড্রোমিডা বা মিল্কিওয়ে খোঁজা। দৃশ্যক্ষেত্র খুব সরু।
3. শিশির জমলে টিস্যু দিয়ে কারেক্টর মোছা।
4. ২৫০×-এর বেশি ম্যাগনিফিকেশন চাপানো। ঢাকার বাতাসে ছবি শুধু বড় আর ঝাপসা হয়।
5. RC দিয়ে চোখে গ্রহ দেখার আশা করা।
6. SCT-তে ছবি তোলার সময় মিরর লক না করা।
7. ক্যামেরা ছাড়া RASA কেনা।

⚠️ নিরাপত্তা

• সূর্যের দিকে কখনো তাক করবেন না, যদি না টেলিস্কোপের সামনের মুখ পুরো ঢেকে টেলিস্কোপের জন্যই বানানো বিশেষ সোলার ফিল্টার শক্ত করে লাগানো থাকে। ফিল্টার ছাড়া এক মুহূর্ত দেখলেও স্থায়ীভাবে চোখ অন্ধ হতে পারে [১৩]। ISO 12312-2 মান শুধু খালি চোখের সোলার চশমার জন্য; সেই চশমা পরে টেলিস্কোপ, বাইনোকুলার বা ক্যামেরা দিয়ে সূর্য দেখা বিপজ্জনক, কারণ কেন্দ্রীভূত আলো চশমার ফিল্টার পুড়িয়ে চোখে পৌঁছায় [১৩]। আইপিসের ওপর পেঁচানো 'সান ফিল্টার' কখনো ব্যবহার করবেন না, তাপে ফেটে যেতে পারে। SCT-এর ভেতরে কেন্দ্রীভূত সূর্যের আলো দ্বিতীয় আয়নার পেছনের অংশ আর আইপিসও পুড়িয়ে দিতে পারে।
• ফাইন্ডারস্কোপেও ঢাকনা লাগিয়ে রাখুন।
• ভারী SCT মাউন্টে লাগানোর সময় দুজন মিলে কাজ করুন, আর ডোভটেইল ঠিকমতো আটকানো আছে কিনা দেখে নিন।
