রিফ্র্যাক্টর: অ্যাক্রোম্যাট ও অ্যাপোক্রোম্যাট
পড়তে ~১২ মিনিট · তথ্য যাচাই করা
🎬 অ্যানিমেটেড টিউটর
সারসংক্ষেপ
রিফ্র্যাক্টর (refractor) হলো সেই টেলিস্কোপ যেটা আয়না নয়, লেন্স দিয়ে আলো বাঁকিয়ে এক বিন্দুতে আনে। সমস্যা একটাই: কাচ সব রঙকে সমান বাঁকায় না, তাই উজ্জ্বল চাঁদ বা বৃহস্পতির চারপাশে বেগুনি-নীল আভা দেখা যায়। একে বলে বর্ণ-বিপথন (chromatic aberration) বা "ফলস কালার"।
- অ্যাক্রোম্যাট (achromat): দুটি সাধারণ কাচের লেন্স জোড়া দিয়ে লাল ও নীল রঙকে এক ফোকাসে আনে; সবুজ-বেগুনি কিছুটা ছড়িয়ে থাকে। সস্তা, নতুনদের জন্য ভালো, তবে লম্বা (f/10–f/15) হলে তবেই রঙ কম।
- অ্যাপোক্রোম্যাট (APO / ED): বিশেষ কম-বিচ্ছুরণ কাচ (ED glass, যেমন Ohara FPL-51 বা FPL-53) ব্যবহার করে তিন রঙকে প্রায় এক বিন্দুতে আনে। ছোট, দ্রুত (f/5–f/7.5), রঙ প্রায় নেই — অ্যাস্ট্রোফটোগ্রাফির রাজা, কিন্তু দাম অনেক বেশি।
এই অধ্যায় শেষে আপনি জানবেন: কোনটা কেন রঙ দেখায়, f-ratio কী বদলায়, কত টাকায় কী পাবেন, আর বাংলাদেশের আবহাওয়ায় রিফ্র্যাক্টর কেন বিশেষ সুবিধাজনক।
১. রিফ্র্যাক্টর কীভাবে কাজ করে
সামনের বড় লেন্সটির নাম অবজেক্টিভ (objective)। এর ব্যাস = অ্যাপারচার (aperture, D), আর লেন্স থেকে ফোকাস বিন্দুর দূরত্ব = ফোকাল দৈর্ঘ্য (focal length, F)। দুটোর অনুপাত f-ratio = F ÷ D।
পেছনে বসানো ছোট লেন্স আইপিস (eyepiece) ফোকাসের ছবিটাকে বড় করে দেখায়:
বিবর্ধন (magnification) = টেলিস্কোপের F ÷ আইপিসের ফোকাল দৈর্ঘ্য
রিফ্র্যাক্টরের একটা বড় বৈশিষ্ট্য: আলোর পথে কোনো দ্বিতীয় আয়না বা বাধা নেই — অবস্ট্রাকশন (obstruction) = ০%। তাই একই অ্যাপারচারে কনট্রাস্ট (contrast) সবচেয়ে বেশি; গ্রহের মেঘ-বেল্ট, চাঁদের খাঁজ ঝকঝকে দেখায়।
১.১ ফলস কালার কেন হয়
কাচের প্রতিসরাঙ্ক (refractive index) তরঙ্গদৈর্ঘ্যের ওপর নির্ভর করে — নীল আলো লালের চেয়ে বেশি বাঁকে। এই "রঙভেদে বাঁকার পার্থক্য" মাপা হয় অ্যাবে সংখ্যা (Abbe number, νd) দিয়ে। অ্যাবে সংখ্যা যত বেশি, কাচ তত কম রঙ ছড়ায়।
| কাচ | অ্যাবে সংখ্যা νd | মন্তব্য |
|---|---|---|
| Ohara S-FPL51 | ৮১.৫৪ | "ED" কাচ, মাঝারি দামের ডাবলেটে |
| Ohara S-FPL53 | ৯৪.৯৩ | "Super ED", প্রায় ফ্লোরাইট-সমতুল্য |
| সাধারণ ক্রাউন কাচ (যেমন BK7) | প্রায় ৬৪ | সস্তা অ্যাক্রোম্যাটে |
(FPL-51/53-এর সংখ্যা Ohara-র নিজস্ব ডেটাশিট থেকে; BK7-এর মান সাধারণ রেফারেন্স — সূত্র তালিকা দেখুন।)
২. অ্যাক্রোম্যাটিক ডাবলেট (Achromat doublet)

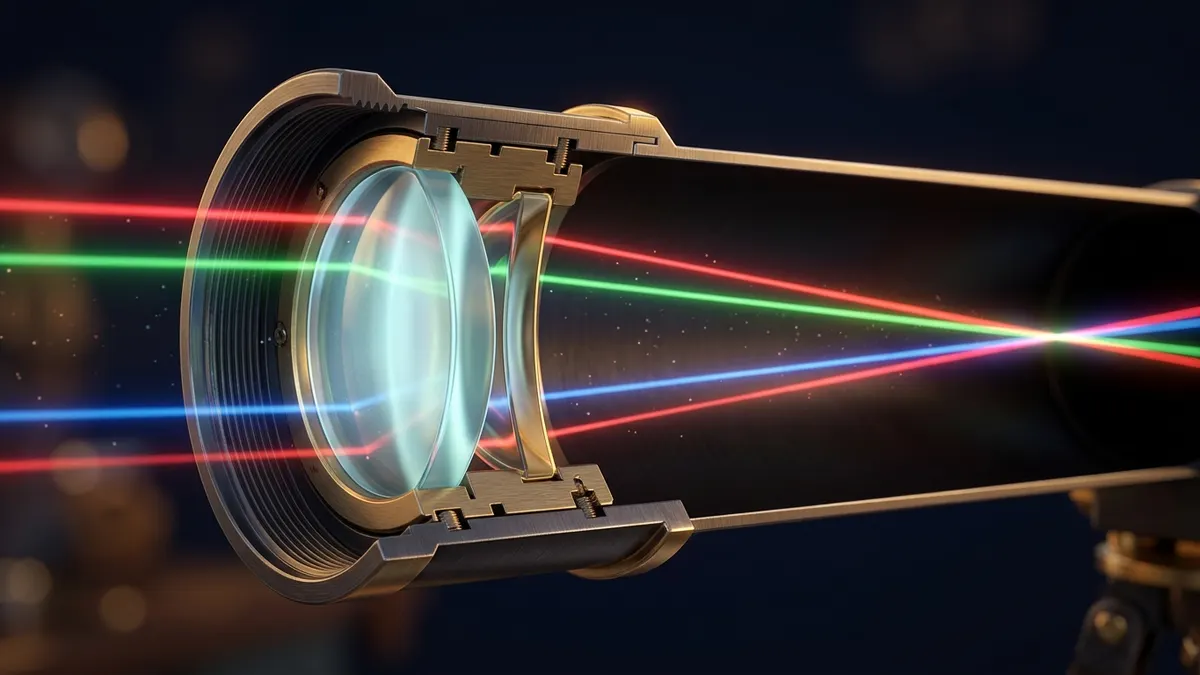

১৮শ শতকে আবিষ্কৃত কৌশল: একটি উত্তল ক্রাউন কাচ + একটি অবতল ফ্লিন্ট কাচ। ফ্লিন্ট বেশি রঙ ছড়ায় কিন্তু উল্টো দিকে, ফলে দুটি রঙ (সাধারণত লাল ও নীল) একই ফোকাসে মেলে। সবুজ সামান্য আলাদা থাকে আর বেগুনি সবচেয়ে বেশি পিছিয়ে থাকে — এই অবশিষ্ট রঙকে বলে সেকেন্ডারি স্পেকট্রাম (secondary spectrum)।
২.১ লম্বা হলে রঙ কম
সেকেন্ডারি স্পেকট্রামের দৈর্ঘ্য ফোকাল দৈর্ঘ্যের সমানুপাতিক, কিন্তু ছবির "দাগ" কতটা চোখে পড়ে তা নির্ভর করে f-ratio-র ওপর। তাই শখের জ্যোতির্বিদরা একটা চলতি আঙুলের হিসাব ব্যবহার করেন:
CA সূচক = f-ratio ÷ অ্যাপারচার (ইঞ্চিতে)
- ৩-এর কম → স্পষ্ট বেগুনি আভা
- ৩–৫ → উজ্জ্বল বস্তুতে হালকা আভা, গ্রহ দেখা চলে
- ৫-এর বেশি → প্রায় রঙহীন
(এটা অভিজ্ঞতা-ভিত্তিক হিসাব, কঠোর পদার্থবিজ্ঞানের সূত্র নয়।)
২.২ উদাহরণ: সেলেস্ট্রন অ্যাস্ট্রোমাস্টার 70AZ
- D = ৭০ মিমি (২.৭৬ ইঞ্চি), F = ৯০০ মিমি → f/১২.৯
- CA সূচক = ১২.৯ ÷ ২.৭৬ ≈ ৪.৭ → চাঁদের কিনারে হালকা নীলচে আভা, তবে বিরক্তিকর নয়।
- সঙ্গের আইপিস ২০ মিমি ও ১০ মিমি → ৯০০/২০ = ৪৫x, ৯০০/১০ = ৯০x।
২.৩ "শর্ট অ্যাক্রোম্যাট" ফাঁদ
৭০ মিমি অ্যাপারচার কিন্তু ৪০০ মিমি ফোকাল (f/৫.৭) — এমন সস্তা টেলিস্কোপ অনলাইনে প্রচুর। CA সূচক = ৫.৭ ÷ ২.৭৬ ≈ ২.১ → বৃহস্পতি বেগুনি বলের মতো দেখাবে। তবে এগুলো চওড়া ক্ষেত্রে (wide field) তারাভরা আকাশ, কৃত্তিকা (Pleiades) দেখার জন্য মন্দ নয়।
২.৪ অ্যাক্রোম্যাটের সুবিধা-অসুবিধা
| সুবিধা | অসুবিধা |
|---|---|
| সবচেয়ে সস্তা লেন্স টেলিস্কোপ | উজ্জ্বল বস্তুতে বেগুনি আভা |
| কোলিমেশন (collimation) লাগে না | রঙ কমাতে লম্বা টিউব লাগে, মাউন্ট কাঁপে |
| দ্রুত ঠান্ডা হয়, বদ্ধ টিউবে ধুলা কম | বড় অ্যাপারচারে (১০০ মিমি+) ভারী ও দামি |
| চাঁদ, গ্রহ, ডাবল স্টারে ভালো কনট্রাস্ট | অ্যাস্ট্রোফটোগ্রাফিতে নীল তারায় হ্যালো |
৩. অ্যাপোক্রোম্যাট: ED ডাবলেট ও ট্রিপলেট
"অ্যাপোক্রোম্যাট" শব্দের কঠোর অর্থ: তিনটি তরঙ্গদৈর্ঘ্য এক ফোকাসে, আর গোলকীয় বিপথন (spherical aberration) দুই রঙে সংশোধিত। বাজারে "ED" বা "APO" লেবেল অনেক সময় ঢিলেঢালাভাবে ব্যবহার হয় — তাই কাচের নাম ও লেন্স সংখ্যা দেখুন।
৩.১ ED ডাবলেট (Doublet)
একটি লেন্স FPL-51 বা FPL-53, অন্যটি মানানসই সঙ্গী কাচ। উদাহরণ:
- Sky-Watcher Evostar 72ED: ৭২ মিমি, ৪২০ মিমি, f/৫.৮, FPL-53 ডাবলেট, টিউব ওজন প্রায় ১.৯–২.৪ কেজি (উৎসভেদে)।
- Sky-Watcher Evostar 80ED: ৮০ মিমি, ৬০০ মিমি, f/৭.৫, FPL-53 ED ডাবলেট; টিউব প্রায় ৫.৪ পাউন্ড (≈২.৪ কেজি); Astronomics-এ $৬৯৯ (ছাড়ের দাম, আগে $১,০৮০; অক্টোবর ২০২৬)।
f/৫.৮-এর একটা অ্যাক্রোম্যাটে যেখানে রঙ মারাত্মক, সেখানে FPL-53 ডাবলেটে প্রায় অদৃশ্য — এটাই ED কাচের জাদু।
৩.২ ট্রিপলেট ও বহু-লেন্স অ্যাস্ট্রোগ্রাফ
তিনটি লেন্স (প্রায়ই মাঝেরটি FPL-53) দিয়ে রঙ আরও নিখুঁত হয়। আরও এগিয়ে পেটজভাল (Petzval) ডিজাইন: সামনের গ্রুপের পর পেছনে আরেকটি লেন্স গ্রুপ যা ক্ষেত্রকে সমতল (flat field) করে।
- Askar FRA400: ৭২ মিমি, ৪০০ মিমি, f/৫.৬, পাঁচ-লেন্স (quintuplet) পেটজভাল, দুটি ED উপাদান, ৪৪ মিমি ইমেজ সার্কেল (ফুল-ফ্রেম সেন্সর কাভার করে), টিউব প্রায় ২.৫৬–২.৬৫ কেজি (রিং ও ডাভটেইলসহ ২.৮৮ কেজি), দাম $১,১৯৯ (Astroworld, অক্টোবর ২০২৬)।
৩.৩ FPL-51 বনাম FPL-53
| দিক | FPL-51 | FPL-53 |
|---|---|---|
| অ্যাবে সংখ্যা | ৮১.৫৪ | ৯৪.৯৩ |
| একই রঙ-সংশোধনে সম্ভাব্য f-ratio | তুলনামূলক ধীর (f/৭+) | দ্রুত (f/৫–৬) সম্ভব |
| দাম | কম | বেশি, পালিশ করা কঠিন |
| ব্যবহার | ভিজ্যুয়াল + হালকা ছবি | গুরুতর অ্যাস্ট্রোফটোগ্রাফি |
একটি ইউরোপীয় রিটেইলারের পর্যবেক্ষণ: FPL-53 মূলত বেছে নেওয়া হয় ছোট (দ্রুত) f-ratio পাওয়ার জন্য; একই f-ratio-তে দুটোর রঙ-পার্থক্য খুব বড় নয়। অর্থাৎ ভালো ডিজাইনের FPL-51 f/৭.৫ টেলিস্কোপ খারাপ ডিজাইনের FPL-53 f/৫.৫ এর চেয়ে ভালো হতে পারে — কাচের নামই সব নয়, ডিজাইন ও মান-নিয়ন্ত্রণ গুরুত্বপূর্ণ।
৪. f-ratio: দ্রুত বনাম ধীর
| f-ratio | কী পাবেন | কী হারাবেন |
|---|---|---|
| f/৪–৬ (দ্রুত) | চওড়া ক্ষেত্র, ছবিতে কম এক্সপোজার, ছোট টিউব | অ্যাক্রোম্যাটে প্রচুর রঙ; ফোকাস করা সূক্ষ্ম; উচ্চ বিবর্ধনে ছোট আইপিস লাগে |
| f/৭–৯ (মাঝারি) | সব কাজের ভারসাম্য | — |
| f/১০–১৫ (ধীর) | অ্যাক্রোম্যাটেও কম রঙ, সহজ ফোকাস, গ্রহে উচ্চ বিবর্ধন সহজ | লম্বা টিউব, বাতাসে কাঁপে, সংকীর্ণ ক্ষেত্র |
মনে রাখুন: ভিজ্যুয়ালি একটা নির্দিষ্ট বিবর্ধনে নীহারিকা কতটা উজ্জ্বল দেখাবে তা f-ratio নয়, অ্যাপারচার ঠিক করে। f-ratio ক্যামেরার এক্সপোজার সময় ঠিক করে।
৫. কষে দেখা উদাহরণ: ৭০ মিমি বনাম ১৩০ মিমি
ধরা যাক অন্ধকার-অভিযোজিত চোখের মণি ৭ মিমি।
(ক) আলো সংগ্রহ = (D ÷ ৭)²
- ৭০ মিমি: (৭০/৭)² = ১০০ গুণ চোখের চেয়ে
- ১৩০ মিমি: (১৩০/৭)² ≈ ৩৪৫ গুণ → ৭০ মিমির চেয়ে প্রায় ৩.৪৫ গুণ বেশি
(খ) সর্বোচ্চ কার্যকর বিবর্ধন ≈ ২ × D (মিমি) (চলতি নিয়ম, আকাশ স্থির থাকলে)
- ৭০ মিমি: ১৪০x; ১৩০ মিমি: ২৬০x
- ঢাকার সাধারণ রাতে বাতাসের অস্থিরতায় (seeing) বাস্তবে ১৫০x-এর ওপরে কমই লাভ হয়।
(গ) বিভেদন ক্ষমতা — ডোজ সীমা (Dawes' limit) = ১১৬ ÷ D(মিমি) আর্কসেকেন্ড
- ৭০ মিমি: ১.৬৬″; ১৩০ মিমি: ০.৮৯″
(ঘ) সীমা-মান (limiting magnitude), একটি প্রচলিত আনুমানিক সূত্র: m ≈ ২ + ৫ log₁₀ D(মিমি)
- ৭০ মিমি: ২ + ৫×১.৮৫ ≈ ১১.২
- ১৩০ মিমি: ২ + ৫×২.১১ ≈ ১২.৬
- ঢাকার আলোদূষিত আকাশে বাস্তব মান ১–২ মান কম হবে।
(ঙ) এক্সিট পিউপিল (exit pupil) = D ÷ বিবর্ধন। ৭০ মিমিতে ২০ মিমি আইপিস (৪৫x) → ৭০/৪৫ ≈ ১.৬ মিমি। গ্রহের জন্য ০.৭–১.৫ মিমি, নীহারিকার জন্য ৩–৬ মিমি ভালো।
শিক্ষা: ১৩০ মিমি (সাধারণত প্রতিফলক) বেশি দেখায়; ৭০–৮০ মিমি রিফ্র্যাক্টর হালকা, তাৎক্ষণিক প্রস্তুত, আর কনট্রাস্টে ঝকঝকে। সবচেয়ে ভালো টেলিস্কোপ সেটাই যেটা আপনি বারবার বাইরে নেবেন।
৬. কোনটা কোন কাজে
| লক্ষ্য | পরামর্শ |
|---|---|
| প্রথম টেলিস্কোপ, চাঁদ-শনি-বৃহস্পতি | ৭০–৯০ মিমি লম্বা অ্যাক্রোম্যাট (f/১০+) |
| ভ্রমণ, ছাদে ঝটপট দেখা | ৬০–৮০ মিমি ED ডাবলেট |
| ডিপ-স্কাই অ্যাস্ট্রোফটোগ্রাফি | ৬০–৮০ মিমি FPL-53 ট্রিপলেট/পেটজভাল + ইকুয়াটোরিয়াল ট্র্যাকিং মাউন্ট |
| গ্রহের ছবি | অ্যাপারচার বেশি দরকার — রিফ্র্যাক্টরের বদলে বড় SCT/প্রতিফলক বিবেচনা (অধ্যায় ৫–৬) |
| সূর্য দেখা | শুধু সার্টিফায়েড সামনের সোলার ফিল্টার সহ (নিচে নিরাপত্তা দেখুন) |
৭. সাধারণ ভুল
- বিবর্ধন দেখে কেনা — অ্যাপারচার ও মাউন্টের স্থিরতা আসল।
- শর্ট অ্যাক্রোম্যাটে গ্রহ — f/৫-এর অ্যাক্রোম্যাটে বৃহস্পতি রঙিন ঝাপসা হবেই।
- "ED" লেবেলেই অন্ধ বিশ্বাস — কাচের নাম (FPL-51/53/FCD100) ও লেন্স সংখ্যা জিজ্ঞাসা করুন।
- দুর্বল মাউন্টে লম্বা টিউব — প্রতিটা স্পর্শে ১০ সেকেন্ড কাঁপুনি।
- লেন্স ঘন ঘন মোছা — ধুলা ব্লোয়ার দিয়ে সরান; টিস্যু বা জামা দিয়ে ঘষবেন না, কোটিং দাগ পড়ে।
- ঠান্ডা না করেই উচ্চ বিবর্ধন — ঘর থেকে বের করে ১৫–৩০ মিনিট বাইরে রাখুন।
- ছবির জন্য ফ্ল্যাটেনার ভুলে যাওয়া — বেশির ভাগ ডাবলেট/ট্রিপলেটে কোণের তারা লম্বা হয়; ফিল্ড ফ্ল্যাটেনার লাগে (পেটজভালে লাগে না)।
৮. নিরাপত্তা
- কখনো সূর্যের দিকে খালি টেলিস্কোপ তাক করবেন না — রিফ্র্যাক্টর সূর্যালোক এক বিন্দুতে জড়ো করে; মুহূর্তে স্থায়ী অন্ধত্ব হতে পারে। শুধু নামকরা প্রস্তুতকারকের, সূর্য দেখার জন্যই তৈরি, টেলিস্কোপের সামনে পুরো মুখ ঢেকে লাগানো সোলার ফিল্টার ব্যবহার করুন। ISO 12312-2 মান হলো খালি চোখে দেখার গ্রহণ-চশমার জন্য — গ্রহণ-চশমা পরে টেলিস্কোপ/বাইনোকুলারে তাকানো বিপজ্জনক, ঘনীভূত রশ্মি চশমা পুড়িয়ে ফেলে (NASA)। প্রতিবার ব্যবহারের আগে ফিল্টারে ছিদ্র/আঁচড় আছে কিনা দেখুন। আইপিসে স্ক্রু করা "সান ফিল্টার" ফেটে যেতে পারে — ব্যবহার করবেন না।
- ফাইন্ডারস্কোপেও ঢাকনা দিন।
- দিনের বেলা টেলিস্কোপ রোদে রেখে চলে যাবেন না — শিশু বা পোষা প্রাণী তাকাতে পারে, ভেতরের অংশ গলে যেতে পারে।
